Какое оборудование необходимо для производства мягких капсул?

Создание или расширение линии производства мягких капсул — капиталоемкий процесс. Это требует точной синхронизации между подготовкой материала, инкапсуляцией и контролем окружающей среды. Производители сталкиваются с огромным давлением, требующим немедленного освоения этих переменных. Функциональная настройка выходит далеко за рамки основного блока инкапсуляции. Вы должны построить тесно интегрированную систему, чтобы обеспечить согласованность от партии к партии. От этой интеграции зависят высокие урожаи и строгое соблюдение нормативных требований cGMP. Игнорирование вспомогательных мощностей часто приводит к серьезным узким местам в обработке. Это также приводит к дорогостоящим отходам продукции. В этом руководстве представлена ​​подробная техническая информация о необходимом оборудовании. Мы оцениваем основные критерии закупок наряду с предварительными условиями конкретного объекта, необходимыми для успешной реализации. Вы узнаете, как сбалансировать ваши процессоры. Эти знания помогут вам максимизировать общую операционную эффективность.

Ключевые выводы

• Для полной линии мягких капсул требуются четыре основных модуля оборудования: подготовка желатина/наполнителя, инкапсуляция, сушка и проверка/окончательная обработка.

• Машина для капсулирования с вращающейся головкой является основным активом, но вспомогательные системы (плавильные резервуары, сушильные машины) создают общие узкие места производства.

• Экологический контроль (HVAC) так же важен, как и оборудование; Сушка мягких капсул требует строгих параметров температуры и относительной влажности (RH).

• При оценке закупок необходимо уделять приоритетное внимание времени замены инструментов, точности дозы и интеграции cGMP, а не теоретическим скоростям производства.

1. Основные модули комплексной системы производства капсул.

Покупка отдельной машины для инкапсуляции часто приводит к огромным проблемам в обработке. Вы не сможете эффективно эксплуатировать его без соответствующих вспомогательных мощностей. Несоответствующее оборудование напрямую приводит к серьезным потерям продукции. Покупатели должны рассматривать производственный цех как непрерывную экосистему. Каждый этап во многом зависит от результатов предыдущего этапа. Если ваша сушильная мощность не может справиться со скоростью вашего инкапсулятора, операции неизбежно остановятся. вам нужна полностью синхронизированная Для успеха система производства капсул .

Функциональная производственная экосистема функционирует в четыре отдельных этапа. Разбиение процесса на конкретные модули помогает менеджерам заранее выявить потенциальные точки сбоя.

1. Модуль 1: Подготовка. Эти системы расплавляют желатин и смешивают активный наполнитель. Наполнитель может представлять собой жидкость, суспензию или пасту.

2. Модуль 2: Инкапсуляция. Это основной механизм. Здесь гелевая лента и наполнитель сходятся, образуя настоящую капсулу.

3. Модуль 3: Сушка. Это влечет за собой многоступенчатый процесс удаления влаги. Он использует как динамическое переворачивание, так и статическую фиксацию лотка.

4. Модуль 4: Отделка и проверка. Эти финальные системы очищают, сортируют и проверяют качество. Они гарантируют, что капсулы соответствуют стандартам перед массовой упаковкой.

Неспособность адекватно инвестировать в Модуль 1 или Модуль 3 повредит Модуль 2. Операторы должны согласовать пропускную способность всех четырех модулей.

2. Приготовление желатина и начинки: необходимое вспомогательное оборудование.

Фаза подготовки определяет окончательное качество оболочки вашей капсулы и ее содержимого. Вы должны тщательно подготовить оба элемента, прежде чем они попадут в инкапсуляционную машину. Непостоянная вязкость желатина или плохо смешанные активные ингредиенты испортят всю партию.

Желатиновые плавильные резервуары

Эти подразделения выполняют узкоспециализированную функцию. Это резервуары из нержавеющей стали с рубашкой, способные создавать вакуум. Операторы используют их для смешивания порошка желатина, очищенной воды и пластификаторов, таких как глицерин. Конструкция с рубашкой позволяет горячей воде циркулировать и равномерно расплавлять смесь.

При оценке этих резервуаров вашего внимания требуют несколько ключевых характеристик. Равномерность нагрева не подлежит обсуждению. Холодные пятна создают комки в гелевой массе. Вам также необходима надежная система вакуумного давления. Вакуумные системы выполняют решающую деаэрацию. Они удаляют из смеси микроскопические пузырьки воздуха. Пузырьки вызывают слабые места и протечки в конечной оболочке капсулы. Наконец, проанализируйте конструкцию мешалки. Он должен чисто очищать стенки резервуара, чтобы предотвратить скопление материала.

Системы подготовки наполнительного материала

Вам необходимо специализированное технологическое оборудование для приготовления активных фармацевтических ингредиентов (API) или нутрицевтиков. Конкретное оборудование полностью зависит от вашей рецептуры.

• Линейные гомогенизаторы: они беспрепятственно смешивают жидкости на масляной основе.

• Смесители с высоким сдвиговым усилием: эти машины эффективно обрабатывают более густые и сложные составы.

• Коллоидные мельницы: Они абсолютно необходимы для наполнения суспензий. Они измельчают твердые частицы до микроскопических размеров. Крупные частицы блокируют тонкие инъекционные иглы во время инкапсуляции.

Инвестиции в высококачественные системы смешивания предотвращают дорогостоящие простои. Правильно измельченные суспензии плавно проходят через ваше нутрицевтическое оборудование..

Термическое хранение и передача

Перемещение приготовленной гелевой массы представляет собой еще одну логистическую проблему. Во время переноса необходимо поддерживать оптимальную вязкость. Нагретые передаточные трубки предотвращают преждевременное затвердевание желатина. Мобильные резервуары для хранения представляют собой жизненно важную буферную зону. Они хранят готовую к использованию гелевую массу при точных температурах. Эти резервуары расположены рядом с основным герметизатором, обеспечивая стабильное и бесперебойное снабжение.

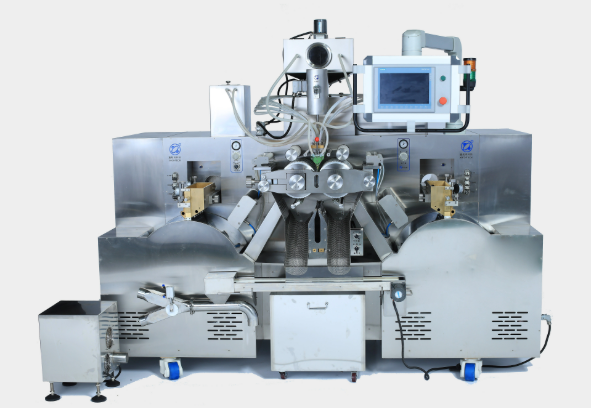

3. Сердце производства: оборудование для производства мягких капсул (процесс ротационной матрицы)

Процесс ротационной штамповки служит центральным звеном всей вашей операции. Эта машина физически объединяет оболочку и активные ингредиенты. Он превращает теплую желатиновую массу в две плоские ленты. Машина подает эти ленты через валки, вращающиеся в противоположных направлениях. Одновременно объемный насос впрыскивает активный наполнитель непосредственно между лентами. Давление штамповочных валков мгновенно разрезает и запечатывает капсулу.

Ключевые компоненты для оценки

При выборе необходимо оценить конкретные механические компоненты оборудования для производства мягких капсул . Не смотрите просто на теоретическую скорость вывода.

• Медицинский насос: этот прибор обеспечивает точность дозы. Он должен иметь возможности микрорегулировки. Точные насосы предотвращают дорогостоящую раздачу API. Они также предотвращают опасную недостаточную дозировку.

• Инструменты (валки и клин): этот инструмент определяет форму и размер капсулы. Это также гарантирует целостность уплотнения. Плохо обработанные валки приводят к утечкам и деформации продукции.

• Распределительные коробки и охлаждающие барабаны: Толщина ленты зависит от распределительной коробки. Охлаждающий барабан инициирует начальный процесс отверждения. Если температура барабана колеблется, лента становится слишком хрупкой или слишком липкой.

Автоматизация и интеграция HMI

Современное производство требует надежной автоматизации. Операторы не могут полагаться только на ручную регулировку диска. Высококлассные системы оснащены сенсорными экранами на базе ПЛК. Они позволяют плавно управлять рецептами. Операторы могут сохранять определенные параметры для разных продуктов. Автоматическая регулировка толщины ленты значительно снижает вероятность человеческого фактора. Кроме того, ваше фармацевтическое оборудование должно иметь безопасные журналы аудита. Соблюдение 21 CFR, часть 11, является обязательным для регулируемой медицинской продукции. Это программное обеспечение регистрирует каждую регулировку, сделанную любым оператором.

4. Фаза сушки: сушильные барабаны и туннели для отверждения.

Сушка представляет собой самый длительный этап производства мягких таблеток. Это почти всегда самое распространенное узкое место на объекте. Планировщики объектов часто недооценивают пространственные требования на этом этапе. Правильное отверждение требует длительного времени, пространства и строго контролируемых атмосферных условий.

Мы разделяем процесс удаления влаги на два отдельных этапа.

Сравнение фаз сушки мягких капсул

Первичная сушка (сушильные машины)

Капсулы падают в сушильные машины сразу после выхода из матриц. Эти вращающиеся корзины улавливают мягкие хрупкие капсулы. Переворачивающее действие быстро удаляет поверхностную влагу. Он удаляет от 20% до 30% общего содержания воды. На этом этапе капсуле придается постоянная форма. При выборе сушильных машин обратите внимание на приводы с регулируемой скоростью. Вам также нужны антипригарные покрытия внутри корзин. Встроенные вентиляторы помогают эффективно перемещать сухой воздух по капсулам.

Вторичная сушка (сушильные туннели/лотки)

После опрокидывания рабочие перекладывают капсулы на специальные неглубокие лотки. Они складывают эти подносы на передвижные тележки. Тележки поступают в специальные сушильные туннели. Это представляет собой статическую сушку. Капсулы хранятся здесь от 24 до 72 часов, в зависимости от состава.

Этот этап требует жесткой проверки требований к объекту. Для вторичной сушки вам необходимы строго контролируемые чистые помещения. Система HVAC должна поддерживать температуру точно в пределах 20–24°C. Относительная влажность (RH) должна оставаться на уровне примерно 20%. Любое отклонение относительной влажности испортит партию. Если влажность резко возрастает, капсулы расплавляются. Если он упадет слишком низко, они треснут.

5. Оборудование для отделки: сортировка, очистка и проверка.

Капсулы не готовы к упаковке, когда они покидают сушильный туннель. Они требуют нескольких этапов отделки для обеспечения безопасности и эстетической привлекательности. В процессе инкапсуляции для смазки гелевых лент используется минеральное масло пищевого качества. Это масло остается на высохших капсулах. Из-за этого они выглядят мутными и кажутся жирными.

Машины для полировки/очистки капсул

Полировальные машины эффективно удаляют остатки минерального масла. В некоторых машинах внутри вращающегося барабана используются впитывающие ткани. Другие используют безвредные растворители для мытья снаружи. Чистые капсулы выглядят блестящими и легко помещаются в блистеры или флаконы. Пропуск этого шага приводит к бракованию партий и недовольству потребителей.

Инспекционное оборудование

Контроль качества является обязательным этапом. Вы должны удалить все неисправные устройства.

• Ручной осмотр: Рабочие раскладывают капсулы по освещенным световым коробам. Они вручную отбирают пузырьки, утечки или двойные капсулы. Этот метод медленный и вызывает утомление глаз.

• Автоматизированная оптическая сортировка. Многие предприятия переходят на автоматизированные системы. Высокоскоростные камеры сканируют каждую отдельную капсулу. Программное обеспечение обнаруживает микроскопические пороки развития. Он мгновенно выбрасывает неисправные устройства, используя целенаправленные потоки сжатого воздуха.

Калибры и грейдеры

Наконец, партия проходит через механические сортировщики. Калибры отбраковывают капсулы, размеры которых выходят за допустимые пределы. Если капсула слишком толстая или слишком тонкая, она позже заблокирует автоматические линии розлива. Калибры гарантируют одинаковые физические размеры на протяжении всего производственного цикла.

6. Поиск нутрицевтического оборудования: критерии оценки и включения в короткий список

Приобретение оборудования для производства мягких капсул требует тщательной проверки. Вы не можете просто заказать машину по каталогу. Вы должны оценить, насколько оборудование соответствует вашей конкретной эксплуатационной реальности.

Масштабируемость и занимаемая площадь

Вы должны сопоставить производительность машины с имеющейся площадью чистого помещения. Высокоскоростные машины производят десятки тысяч капсул в час. Однако они требуют экспоненциально больших площадей для сушки. Если вы купите массивный инкапсулятор, но у вас недостаточно места для лотка, машина будет простаивать. Рассчитайте общие пространственные ограничения, прежде чем смотреть на выходные данные.

Эффективность переключения

Контрактные производители часто меняют продукцию. Эффективность переналадки определяет вашу прибыльность. Оцените время, необходимое для замены бросков кубика. Подсчитайте, сколько времени потребуется на очистку лекарственного насоса. Особое внимание уделите конструкциям компонентов без использования инструментов. Системы, которые собираются без гаечных ключей, экономят часы труда каждую неделю.

Совместимость материалов

Промышленность быстро выходит за рамки традиционного животного желатина. Многие бренды требуют вегетарианских альтернатив. Такие материалы, как тапиока или каррагинан на основе морских водорослей, имеют очень разную вязкость. Они требуют гораздо более высоких температур плавления. Ваше оборудование должно работать с этими гелями растительного происхождения. Ищите специализированные разбрасыватели и модифицированные системы нагрева для веганских рецептур.

Поддержка поставщиков и FAT

Отдавайте приоритет поставщикам, предлагающим комплексные структуры поддержки. Запросите надежную документацию IQ/OQ (квалификация установки и эксплуатации). Эти документы доказывают, что машина работает так, как рекламируется. Убедитесь, что поставщик гарантирует наличие запасных частей на месте. Наконец, настаивайте на тщательном протоколе заводских приемочных испытаний (FAT). Вам следует протестировать машину с использованием фактического сырья, прежде чем она покинет предприятие поставщика.

Заключение

Успешный запуск линии мягких таблеток требует целостного подхода к закупкам. Вы должны сбалансировать возможности вашей основной машины инкапсуляции со вспомогательной инфраструктурой. Производительность ваших плавильных резервуаров и сушильных туннелей должна идеально соответствовать производительности вашего инкапсулятора.

Прежде чем запрашивать расценки, проведите комплексную проверку вашего объекта. Внимательно проверьте свои возможности HVAC. Измерьте свои пространственные ограничения, чтобы тележки могли свободно передвигаться. Как только вы поймете свои физические ограничения, задокументируйте свои потребности.

Следующим вашим шагом будет разработка комплексной спецификации требований пользователя (URS). Подробно опишите ваши конкретные материалы наполнителя в этом документе. Укажите точную целевую доходность и конкретные требования к соблюдению требований. Представьте эту URS производителям оборудования. Такой детальный подход гарантирует очень точные и действенные ответы на запросы предложений.

Часто задаваемые вопросы

Вопрос: Какая площадь требуется для стандартной линии по производству мягких таблеток?

О: Стандартная производственная линия обычно требует площади от 1000 до 2500 квадратных футов. Фактическая машина для инкапсуляции занимает относительно небольшую площадь. Однако туннели вторичной сушки требуют огромного пространства. Инфраструктура для сушки обычно требует в два-три раза больше квадратных метров, чем оборудование для первичной обработки.

Вопрос: Может ли одно и то же оборудование производить желатиновые и веганские мягкие таблетки?

О: Да, но это требует определенных модификаций оборудования. Веганские материалы работают при более высоких температурах и более вязких материалах. Вам потребуются модернизированные нагревательные элементы в передаточных трубах. Вам также потребуются специализированные разбрасыватели, предназначенные специально для плавного выдавливания плотных гелей растительного происхождения.

Вопрос: Каково типичное время выполнения полной системы производства капсул?

Ответ: Сроки реализации B2B обычно составляют от 3 до 6 месяцев. Сроки выполнения во многом зависят от требуемого уровня настройки. Добавление передовой автоматизации или специализированных веганских модификаций продлевает время производства. Тщательные заводские приемочные испытания (FAT) также добавляют несколько недель к окончательному графику поставки.

Вопрос: Какие коммунальные услуги необходимы для работы оборудования по производству мягких капсул?

Ответ: Линии Softgel требуют надежных промышленных систем. Вам нужна надежная трехфазная электроэнергия. Вам необходимо установить коммерческую систему охлажденной воды для регулирования охлаждающих барабанов. Машине также требуется чистый, безмасляный сжатый воздух. Наконец, вам нужна специализированная установка HVAC, способная поддерживать строгие условия с низкой влажностью.
